Einleitung

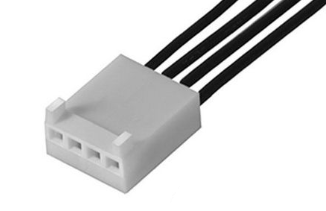

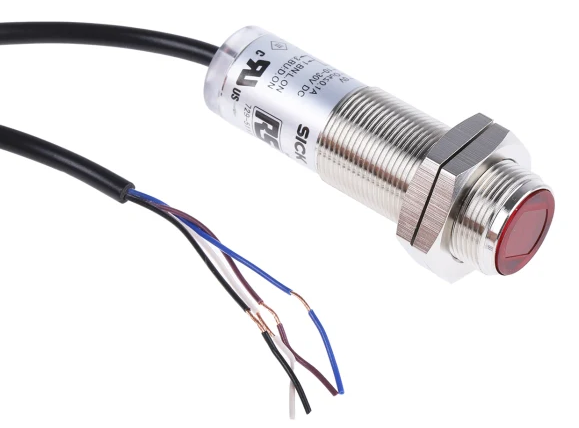

Oft werden konfektionierte Kabel (Kabel inkl. Stecker) auf dem Schema eingezeichnet. Diese sollen aber nicht in der Kabelliste erscheinen, wenn das Kabel mit einem Bauteil, z. B. einem Sensor, direkt verschweißt und somit nicht eigenständig in der Materiallogistik gehandhabt werden muss, oder Kabel und Stecker eine Einheit mit nur einer Artikelnummer bilden.

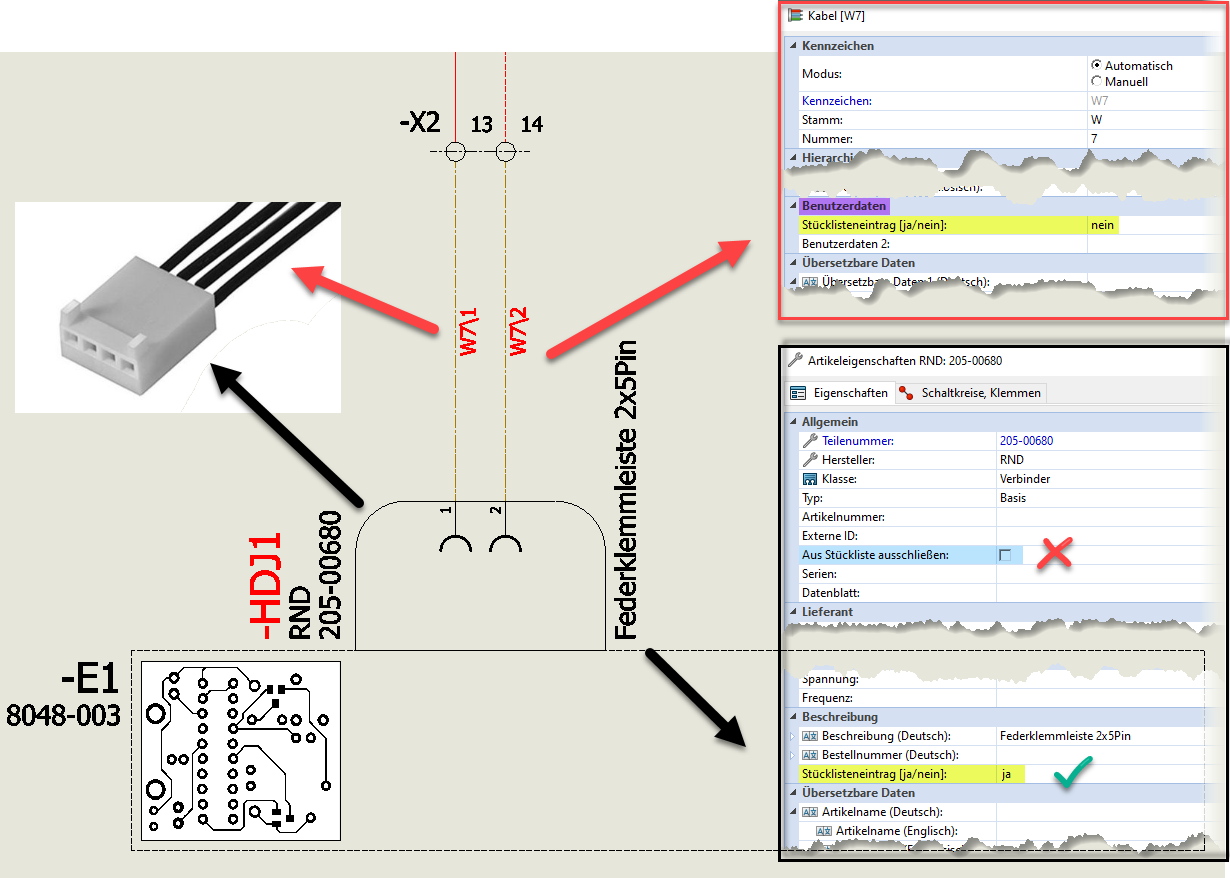

Auf dem Schema trägt der Stecker seine Kennzeichnung (z. B. –HDJ1) wie auch das Kabel (z. B. –W7). Beide Elemente müssen in SOLIDWORKS Electrical einzeln gehandhabt, aber nicht separat bestellt werden. Wie dies abgebildet werden kann, zeigt Ihnen das Video. Im Text folgt eine Zusammenfassung/Übersicht.

Anleitung

Video

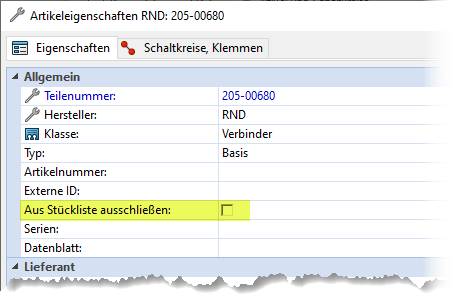

Hinweis zum Video und zur Einstellmöglichkeit: „Aus Stückliste ausschließen.“

Zur Zeit des Videodrehs gab es die Möglichkeit noch nicht, in SOLIDWORKS Electrical Bauteil resp. Artikel in den Eigenschaften aus der Stückliste auszuschließen. Dies ist ab der Version 2021 möglich. Aktuell ist diese Einstellungsmöglichkeit für Kabel allerdings noch nicht implementiert und daher ist sie für unseren Anwendungsfall ohnehin noch nicht praktikabel.

Beschreibung

Vorbreitung

1. Frage: Welcher Teil gibt den Ton an und wird auf der Stückliste dagestellt?
   Vorschlag:
   • Bei einem Kabel mit zwei Steckern, das Male-Ende: Male = main part (Hauptteil)
   • Bei einem Gerät mit Kabel, das Gerät als Hauptteil auswählen
   • u. s. w.

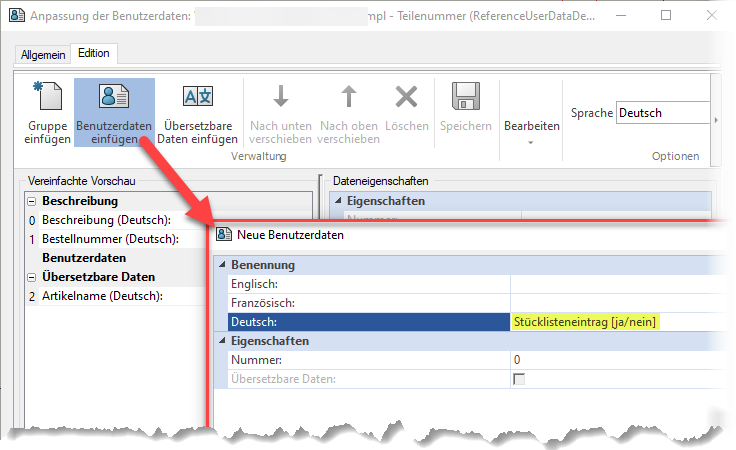

2. Stücklisteneintrag [ja/nein] in den Benutzerdaten einfügen

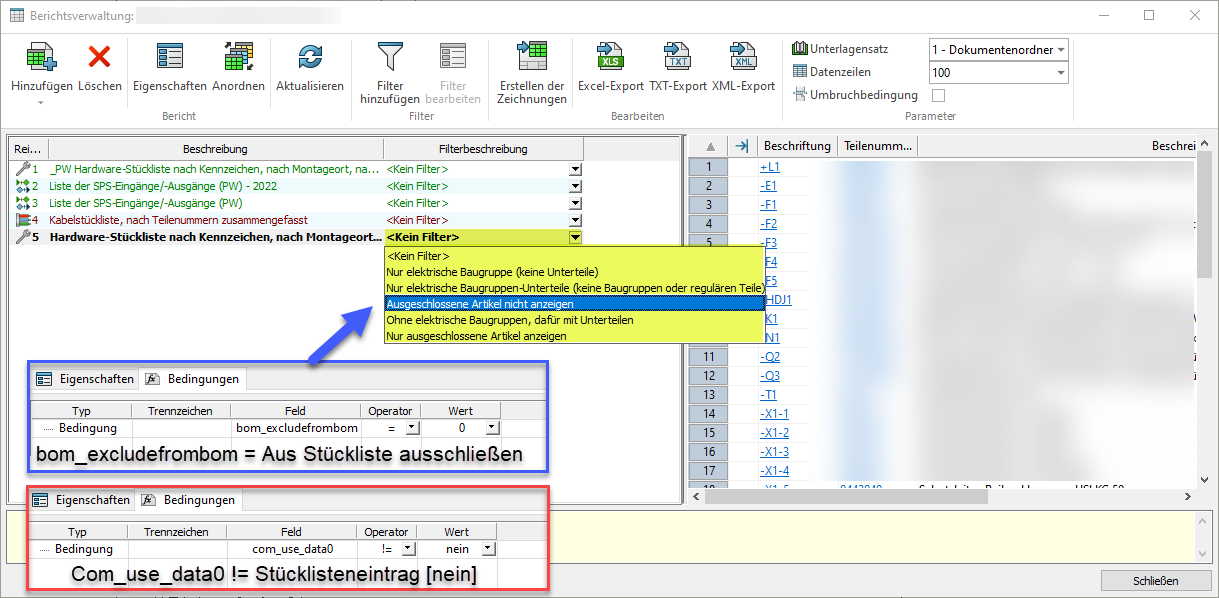

3. Filter in Stückliste einsetzen


Beispiel für eine Kabel mit zwei Steckern

1. Alle drei Teile werden als einzelne Artikel angelegt und haben die gleiche Artikelnummer

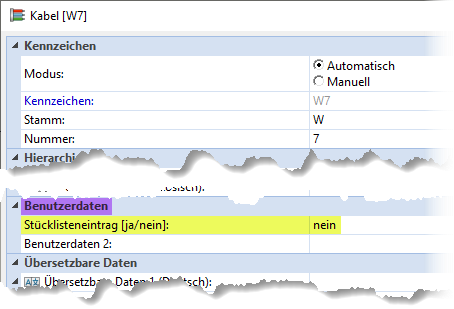

2. In den Einstellungen in den Benutzerdaten Stücklisteneintrag [ja/nein] mit ja bzw. nein ergänzen
3. Zuletzt kann ein Filter in die Stückliste eingebracht werden, der die nur die JA Teile herausfiltert.
