Einleitung

Über den Befehl NEU unter Home > Electical-Projekt können neue Projekte erstellt werden. Wie kann nun diese Vorlage den eigenen Bedürfnissen entsprechend angepasst werden? Standradmässig bietet SOLIDWORKS Electrical folgende Vorlagen-Norm-Projekte:

• IEC (in Europa verwendet)
• ANSI (USA)
• GB-Chinese
• JIS (Japaners Industrial Standard)

Diese Liste kann aber problemlos durch eigene Vorlagen ergänzt werden, welche Ihre firmenspezifischen Einstellungen enthalten, z.B. mit

• angepassten Einstellungen der Komponentenbenennung
• immer wiederkehrende Listen
• regelmässig benötigte Schemablätter mit Schaltungen, Bauteile, Montageort, etc.

Vereinfacht gesagt, entsteht eine Vorlage durch die Abspeicherung eines vorhandenen Projekts im Projekt-Manager. Alles was dieses Projekt enthält wird in die Vorlage übernommen.

Vorgehen

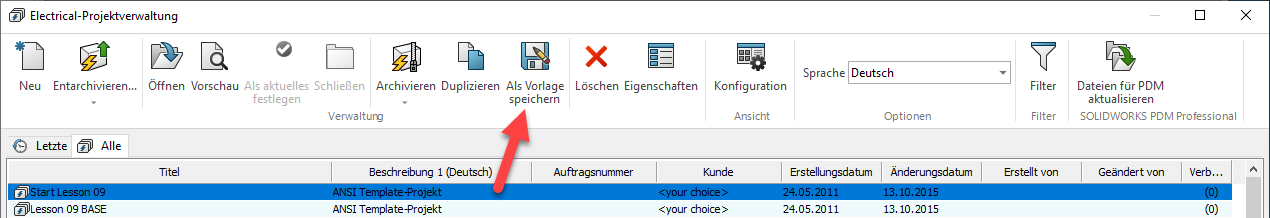

Zum Speichern als Vorlage muss das Projekt geschlossen und im Projekt-Manager angewählt sein. Drücken Sie anschliessend auf Befehl Als Vorlage speichern.

Hinweis

Weiterführende Informationen rund um die SOLIDWORKS Electrical Schematic Projektvorlagen sind im Kursbuch SOLIDWORKS Electrical Schematic im Lektion 1 nachzulesen.
